Элемент «Разрушенная лестница» состоит сборных отдельных модулей собираемых в единую конструкцию. В отличии от военного варианта данная модель оборудована дополнительными связующими брусами, повышающими общую жесткость и безопасность конструкции во время ее преодоления детьми.

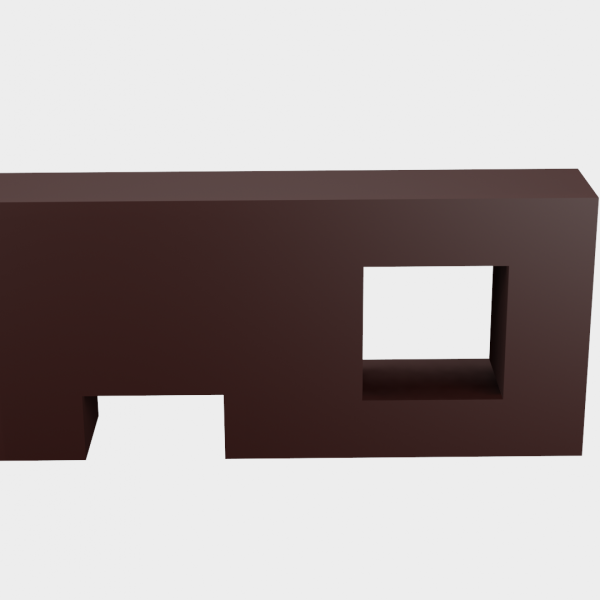

Также, как и в элементе «Разрушенный мост» для повышения безопасности, в местах соединения деревянных брусов с металлическими стойками, выполнены специальные углубления, и металлические крепления опор не выступает за боковые поверхности бруса.
Это оборудование входит в состав спортивной полосы препятствий и устанавливается между «Разрушенным мостом» и «Стенкой с двумя проломами».
Комплект поставки:
- Элемент полосы препятствий Разрушенная лестница — 1 шт., в т.ч.:
- Стойка правая — 1 шт.
- Стойка левая — 1 шт.
- Труба — 2 шт.
- Брус длинный — 4 шт.
- Брус короткий — 6 шт.
- Лесенка — 1 шт.
- Паспорт изделия.
Особенности монтажа
Опорные швеллера боковых стоек препятствия Разрушенная лестница свариваются с трубами в прямоугольную раму. Места сварки зачищаются и окрашиваются. Рама выставляется по уровню и закапывается таким образом, чтобы ее верхняя часть была выполнена на отметке -200 мм от уровня земли. Под рамой должна быть выполнена песчано-гравийная подушка толщиной не менее 200 мм. После установки каркаса монтируется деревянные ступени и лесенка. Опоры лесенки бетонируются на глубину 400 мм. Верхняя часть фундамента опор выполняется на глубине — 200 мм от уровня площадки.
Материалы конструкции и их покрытие
Стальной профиль сечением 60х60 мм., 60х30 мм., круглая труба диаметром 38 и 50 мм, швеллер 120х60мм. и 160х80мм.
Брус клееный хвойных пород 200х200 мм.
Оцинкованный крепеж снабжается предохранительными колпачками.
Деревянные детали предварительно подготовлены и покрыты защитным составом Текстурол Тиксо с восковыми добавками.
Металл — полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета.
